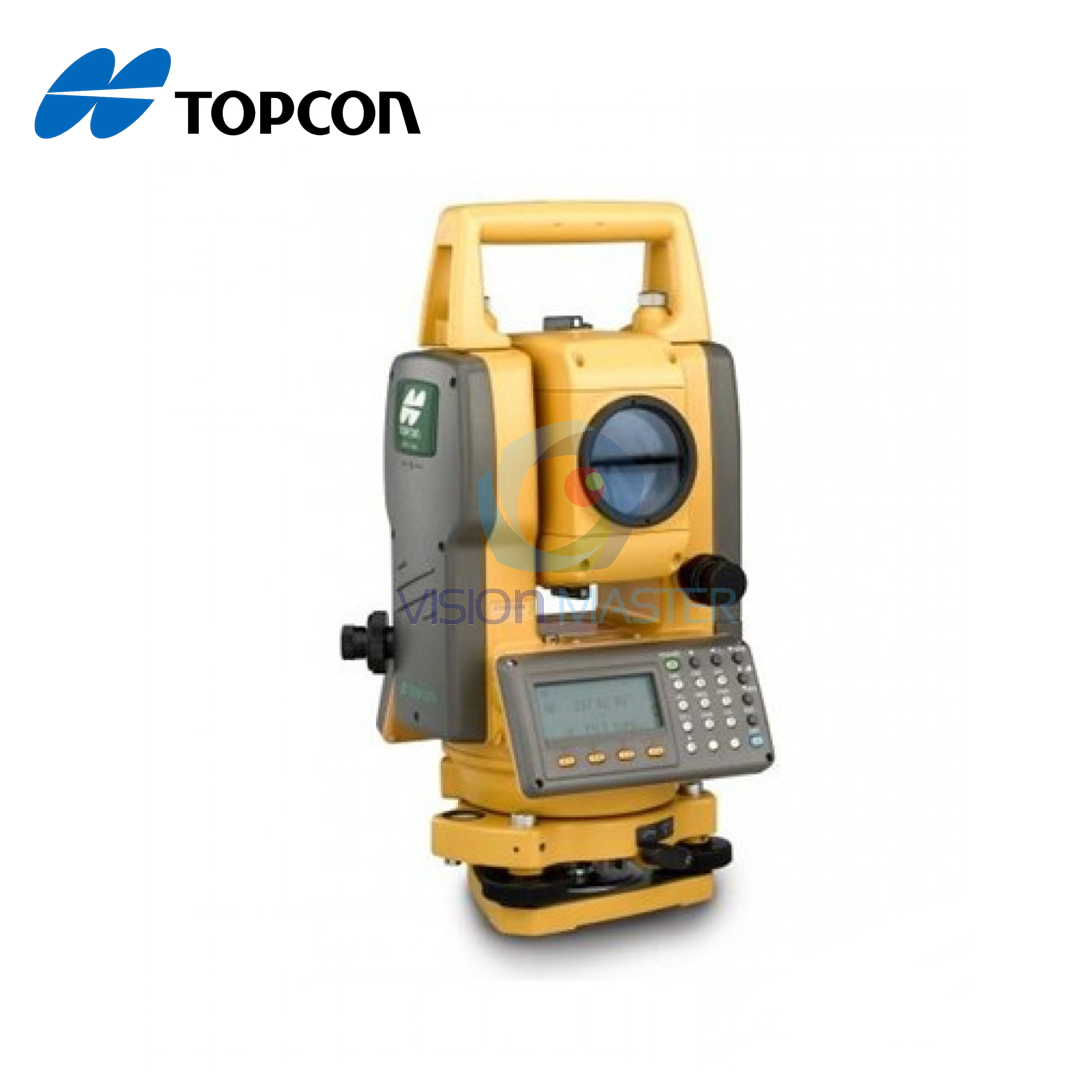

กล้องสำรวจอิเล็กทรอนิกส์ ชนิดวัดระยะทางได้ TOTAL STATION ยี่ห้อ TOPCON รุ่น GTS-102N 1. ระบบกล้องส่อง (Telescope) 1.1 มีตัวส่งและรับของเครื่องวัดระยะ (EDM) ร่วมกันจุดเดียวกันกับแกนของกล้องส่อง 1.2 มีกำลังขยำยไม่น้อยกว่า 30 เท่า 1.3 ความกว้างของเลนส์ปากกล้องมีขนำดไม่น้อยกว่า 45 มิลลิเมตร 1.4 ให้ภาพหัวตั้งขนาดของภาพในระยะ 1 กม. ไม่น้อยกว่า 26 เมตร หรือ 1 องศา 30 ลิปดา 1.5 ระบบอัตโนมัติ ( Compensator ) ชนิด Liquid Single axis 2. การวัดระยะทาง ( Distance Measurement ) 2.1 สามารถวัดระยะได้ 2,000 เมตร โดยใช้ปริซึมไม่เกิน 1 ดวง 2.2 ค่ำเบี่ยงเบนมาตรฐานไม่เกิน +/- (2mm. +2ppm.xD) m.s.e. 2.3 มีระบบวัดระยะแบบละเอียด Fine mode วัดเร็ว Coarse mode และ ระบบวัดระยะแบบต่อเนื่อง (Tracking) 3. ระบบวัดมุม ( Angle Measurement ) 3.1 แสดงค่าอ่านมุมราบและมุมดิ่งได้ละเอียดถึง 1 ฟิลิปดำ 3.2 ค่าเบี่ยงเบนมาตรฐานในการวัดมุมราบและมุมดิ่งไม่เกิน 2 ฟิลิปดา 3.3 ใช้ระบบวัดมุมแบบ Absolute Reading 4. ระบบบันทึกข้อมูลและโปรแกรม 4.1 สามารถบันทึกข้อมูล โดยไม่ต้องใช้แผ่นบันทึกข้อมูลหรือเครื่องบันทึกข้อมูลชนิด อิเล็กทรอนิกส์ โดยบันทึกได้ไม่น้อยกว่ำ 24,000 ข้อมูล 4.2 สามารถถ่ายข้อมูลเข้าคอมพิวเตอร์ได้ 4.3 สามารถทำฟังก์ชั่นต่อไปนี้ได้ - กำหนดว่า Azimuth และกำรวัดค่าพิกัดเป็น 3 แกน - การหาความสูงของจุดใด ๆ ที่ไม่สามารถตั้งปริซึมได้ ( REM ) - กำหนดตำแหน่งที่ต้องการ (Setting Out หรือ Lay out ) - การวัดระยะที่มีสิ่งกีดขวาง (Missing Line) - การหาตำแหน่งพิกัดของจุดตั้งกล้อง ( Resection ) - คำนวณหาพื้นที่ ( Area ) - Side shot , Z coordinate , Point to line , Plane offset - Program Road 5. ทั่วไป 5.1 หน้าจอชนิด LCD ทั้ง 2 ด้านของตัวกล้อง มีปุ่มควบคุมไม่น้อยกว่า 24 ปุ่ม และสามารถป้อนค่าตัวเลขและตัวอักษรได้โดยตรง 5.2 มีความทนทานต่อสภาพบรรยากาศ และสามารถป้องกันน้ำได้ตามมาตรฐาน IP54 หรือดีกว่ำ 5.3 ระดับฟองกลมที่ฐานกล้องมีความไว 10 ลิปดาต่อ 2 มิลลิเมตรหรือดีกว่า และระดับฟองยาว 30 ฟิลิปดา ต่อ 2 มิลลิเมตรหรือดีกว่า 5.4 แบตเตอรี่ ชนิดภายในตามมาตรฐานโรงงานสามารถใช้งานได้นานไม่น้อยกว่า 9 ชั่วโมงต่อก้อน 6. อุปกรณ์ประกอบ 6.1 ชุดเป้าปริซึมชนิด 1 ดวงพร้อมขาตั้งอลูมิเนียม จำนวน 1 ชุด 6.2 ชุดเป้าปริซึมชนิด 1 ดวงพร้อมหลักขาวแดงยาว 2 เมตร จำนวน 1 ชุด 6.3 ขาตั้งกล้องชนิดอลูมิเนียม ปรับความสูงได้ จำนวน 1 ขา 6.4 แบตเตอรี่ชนิดบรรจุไฟได้ใหม่ได้ จำนวน 2 ก้อน 6.5 เครื่องประจุไฟ จำนวน 1 ชุด 6.6 ถุงคลุมกล้อง และอุปกรณ์ปรับแก้ จำนวน 1 ชุด 6.7 สายต่อเพื่อถ่ายข้อมูลระหว่าง กล้องกับคอมพิวเตอร์ จำนวน 1 เส้น 6.8 หนังสือคู่มือการใช้กล้องเป็นภาษาไทยและภาษาอังกฤษ อย่างละ 1 ชุด 6.9 แผ่นโปรแกรมจัดการข้อมูล จำนวน 1 ชุด Tel. 089-444-7853, 02-192-8035 Line@ ID : @visionmaster Email : info.visionmaster@gmail.com www.vision-master.com
